CPU/샌디브릿지 SandyBridge28

Intel HD3000, 메모리 성능에 따른 성능 차이. AMD APU의 GPU 성능이 메모리 대역폭의 영향을 크게 받는다는건 널리 알려진 얘기입니다. 메모리 대역폭에 따라 성능 저하가 발생한다고 한 때는 엄청나게 까였지요. 그럼 인텔 내장은 얼마나 메모리 대역폭에서 자유로운가 확인해봐야겠다고 생각한지가 오래인데 이제서야 테스트해보네요. 아이비브릿지 지나서 좀 있으면 하스웰 나오는 마당에 이제서야 샌디브릿지 내장 그래픽을 테스트하는건 뒷북이지만 궁금하니까 해봐야지요. - 테스트 시스템 CPU - Intel Sandy Bridge i5-2500K 3.3GHz M/B - ASRock Z68 Extreme3 Gen3 RAM - Samsung DDR3 PC3-12800 4GB x2 VGA - Intel HD3000 OS - Windows 7 Ultimate K SP1.. 2013. 2. 9.

샌디브릿지(SandyBridge) 클럭에 따른 3DMark 결과. CPU 성능(클럭)에 따라 그래픽 카드 성능이 얼마나 나오는지 확인해본겁니다. 게임을 돌려봐야 실사용과 관련된 의미있는 결론이 나올텐데 무거운 게임은 하지도 않고 해볼 수 있는게 3DMark 정도. 결국 대단한 결론은 없고 벤치마크 프로그램로써 3DMark가 얼마나 유효한지 확인하는 수준. - 테스트 시스템 CPU - Intel Sandy Bridge i5-2500K 3.3GHz @ 4.5GHz M/B - ASRock Z68 Extreme3 Gen3 RAM - Samsung DDR3 PC3-12800 4GB x2 VGA - XFX 라데온 HD 6950 DD Edition D5 OS - Windows 7 Ultimate K SP1 64bit Driver - AMD Catalyst 13.1 1. 3DMark.. 2013. 1. 30.

인텔 샌디브릿지 오버클럭 정보. - 이 글은 2011년 1월 6일 작성한 것으로, 실수 삭제하는 바람에 복구한 것입니다. - 샌디브릿지는 클럭제네레이터때문에 BCLK 클럭이 외부장치 클럭과 연동됩니다. 때문에 BCLK를 조절하는 오버클럭은 그 폭이 매우 작거나 불가능합니다. 기본 클럭이 100MHz인데, 최대치가 105MHz정도이고, 그나마도 외장그래픽, 보조저장장치의 안정성에 문제를 일으킬 가능성이 있습니다. 결국 배수를 통한 오버클럭 밖에 방법이 없습니다. 제품명에 K가 붙은 배수락해제 제품은 일단 문제가 없습니다. 배수는 최대 57입니다. 최대 5.7GHz 까지 가능하다는 말.(57 x 100MHz) 그 외 제품들은 최대 터보부스트 상황에서의 배수에 +4 까지 가능하다고 합니다. -추가- 아무래도 최대 터보부스트배수 +1 까지가 .. 2012. 6. 25.

샌디브릿지 i5-2500K 성능 테스트 간단하게 슈퍼파이(Super PI), 씨네벤치(Cinebench R11.5)만 돌려봤습니다. (게임을 안 해서...) 테스트 클럭은 기본클럭(3.3 GHz, 터보부스트 3.7 GHz), 3.6 GHz, 4.0 GHz, 4.5 GHz - 시스템 정보 Intel Sandybridge i5-2500K ASRock Z68 Extreme3 Gen3 Samsung DDR3 4G PC3-12800 (2G x2) - 오버클럭은 배수만 조절했습니다. 전압은 따로 안 건드렸는데, 전압 설정값이 말만 오토지 사실상 기본전압 수준인듯. 3.6 GHz 는 이전 시스템과 동클럭 비교를 위해서 해본거고, 4.0 GHz 는 어디까지 올라가나 대충 넣어본 것. 4.5 GHz 는 기본전압 최대클럭 찾으려고 넣어본 것. (4.5 GHz .. 2012. 2. 7.

컴퓨터 업그레이드 E5400 -> i5-2500K 거금을 들인 과감한 업그레이드를 단행. 하이엔드 cpu 쓰는건 Q9550 써본 이후로 3년만이네요. 업그레이드 물망에 오른 cpu가 다음 3개. 1. 샌디브릿지 i5-2500K 2. 조스마 960T 3. 샌디브릿지 i3-2100 장점 1. 오버클럭이 자유로워서 이런저런 테스트를 해본다든지, 갖고 놀기 좋음. 2. 값이 싼 쿼드코어. 6코어 투반으로 변신 가능. 물리 6코어는 무시할 수 없는 수준. 3. 값싸게 샌디브릿지를 맛 볼수 있음. 단점 1. 비싸다. 그런데 이것말곤 단점이 없다. 2. 코어당 성능이 샌디에 비해 20~30% 떨어짐. 6코어 투반으로 변신된다는 보장이 없음. 높은 소비전력. I/O 성능때문에 사우스브릿지에 민감한데, SB950 보드가 생각만큼 싸지 않다. 3. 제아무리 좋아도 듀얼코.. 2012. 2. 5.

인텔, 8코어 샌디브릿지-EP 스크린샷 (LGA2011 소켓) - LGA 2011 소켓 8코어 16스레드 x2 (32스레드인 것보니 듀얼 cpu 보드인듯) TDP 150w 32nm 공정 L3 캐시 20MB 클럭 3GHz로 추정(엔지니어링 샘플이라서 클럭이 큰 의미가 없음) 메모리 32GB(메모리 쿼드채널 지원인데, 8슬롯에 슬롯당 4GB인듯) 신빙성은 그냥저냥. 밑거나 말거나 수준. 같이 올라온 LGA 1366 소켓 Westmere-EP LGA1366 - 107259.7 / 24 (PPD/스레드) = 4469.154 LGA2011 - 194751.7 / 32 = 6085.99 Westmere 클럭이 3.6GHz SandyBridge 클럭이 3.0GHz 로 추정. 저 방법으로 계산하는게 맞는지는 모르겠지만, 코어당 성능이 SandyBridge가 36% 높네요. 추정클.. 2011. 2. 27.

인텔 샌디브릿지 지원 Z68칩셋 및 Patsburg 정보. http://www.nordichardware.com/news/76-motherboards/42452-intels-new-z68-motherboard-for-sandy-bridge-is-called-dz68db.html http://vr-zone.com/articles/additional-details-on-intel-s-z68-and-patsburg-models/11294.html 최초의 Z68칩셋정보는 위의 슬라이드였습니다. 알려져있다시피 샌드브릿지 시스템은 BCLK클럭을 조정해서 오버클럭하는 것이 사실상 불가능입니다. P67 보드에서는 배수오버는 가능하지만, 내장그래픽사용이 불가능하고, H67 보드에서는 내장그래픽을 사용할 수 있지만, 배수오버가 불가능하지요. (cpu클럭, 메모리클럭, 내장그래픽클.. 2011. 2. 25.

인텔 샌디브릿지용 칩셋 결함사태 정리. 인텔의 샌디브릿지용 6칩셋(P67, H67 - 코드네임 Cougar Point)에서 결함이 발견되었습니다. 인텔이 공식적으로 발표했다는건, 인정하다는 것이지요. 고가의 하이엔드 시스템과 연이없는 저한테는 남의 나라 얘기인데, 대단한 일이 터진 양 난리를 피우는 통에 올려봅니다. - 문제 사타2.0 4개, 사타3.0 2개를 지원하는 P67, H67 보드에서 3개 이상의 다수의 하드디스크, SSD, ODD를 사용하는 경우에 장치인식문제, 성능저하 등이 발생하는 사례가 다수 있었음. - 원인 칩셋의 사타2.0 PPL 클럭킹 트리의 트랜지스터에 문제. 고전압이 인가되어서 누설전류가 발생. 사용할수록 I/O성능이 저하되고, 끝내는 사용불가 상태가 되어버림. 3년간 사용시 약 5% 문제가 발생한다고 함. - 과정 .. 2011. 2. 2.

LGA1155에서도 소켓번 현상 발생. P55보드(LGA1156소켓)에서 핀이 타는 현상(소켓번)이 발생해서 큰게 문제가 된적이 있는데, P67보드에서도 같은 현상이 발생했다고 합니다. 명확한건 아니지만, 당시에 원인으로 지목된게 크게 두가지입니다. 1. 폭스콘(Foxconn)제 소켓. 로테스(Lotes)제 소켓에서는 발생하지 않았음. 2. 사제쿨러 장착시 과도한 장력을 가한 것. 이번 것도 폭스콘 소켓이라고 하네요. 원인이라고 단정지을 수는 없지만, 꺼림직한건 어쩔 수가 없습니다. 지금까지 밝혀진 보드별 소켓입니다. 제조사에서 소켓을 변경할 수도 있기때문에 실제와 달라질 수도 있습니다. ASUS - SABERTOOTH P67 : LOTES - P8P67 Deluxe : FOXCONN - P8P67 : FOXCONN - P8P67 PRO : .. 2011. 1. 18.

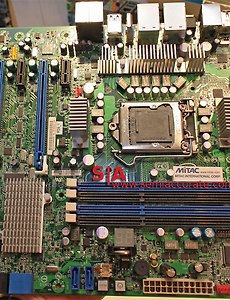

인텔 LGA2011소켓 보드 공개.(X68 칩셋) http://www.tcmagazine.com/tcm/news/hardware/34454/msi-lga2011-x68-motherboard-pictured-pretty-far-release 기존의 린필드, 클락데일의 LGA1156소켓은 샌디브릿지로 넘어오면서 LGA1155소켓으로 대체되었습니다. 블룸필드, 걸프타운의 LGA1366소켓은 아직까지 대체되지 않고 있는데, LGA2011소켓으로 대체될 것으로 알려져 있습니다. 서버, 워크스테이션를 위한 플렛폼이지요. (위 이미지는 공식적으로 인정된 것이 아니라 추측 다이어그램입니다.) 가장 큰 특징은 최대 8코어(12코어라는 말도 있습니다.) 메모리 쿼드채널. 그동안 공개된 소켓 이미지입니다. 이번에 MSI의 LGA2011소켓 프로토타입이 일부 공개되었습니다... 2011. 1. 11.
