팹리스, 파운드리 단신. (2024.07.29. 삼성, AMD)

- 퍼갈 때 2차 출처 표시바람.

- 인텔

인텔 TSMC 2nm 공정 작업 중.

- 엔비디아

엔비디아 삼성 4LPP, 7nm 공정 작업 이력?

엔비디아가 삼성 공정쓰겠다고 간보던 이력으로 볼 수 있을듯?

- AMD

TSMC N3E 공정 작업.

TSMC 2nm 공정으로 CPU 작업 중.

GDDR7 인터페이스 3nm 공정 작업.

이전 정보로 보면 Navi48이 4nm/5nm 구성으로 추측되고,

Navi44 미만 하위 라인업이 GDDR7을 지원한다는 루머가 있음.

루머쪽은 신뢰도가 낮아보이고 RDNA5(Navi5x)에 3nm 공정이 사용되고 GDDR7을 지원한다고 보는게 타당해보임.

Sarlak TSMC 5nm 공정.

신뢰도는 낮지만 이전 정보에서 Sarlak이 7nm 공정이라는 내용이 있었음.

MI300에서 TSMC 6nm 공정을 작업했다는걸보면 베이스 다이인데 IO 기능이 있는걸 고려하면 Sarlak TSMC 5nm는 IOD이지 않을까 추측됨.

- 삼성

2nm 공정 LPDDR6 PHY 작업.

2nm 엑시노스, 스냅드래곤부터 LPDDR6 대응?

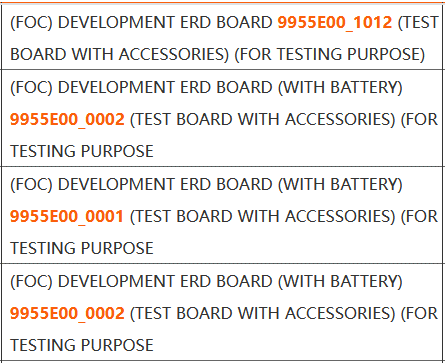

S5E9955 ERD 이력.

엑시노스 W1100 ?

모델명보면 갤럭시 워치 울트라인데 패키지같은 세부 사항에서 W1000과 차이가 있는건지?

엑시노스 W1000 패키지 FOWLP ?

S5E5535 = SC55535AHA = Exynos W1000

패키지가 FOMSP로 나오는데 검색해도 안 나오는 종류고 물류정보에서는 FOWLP로 나옴.

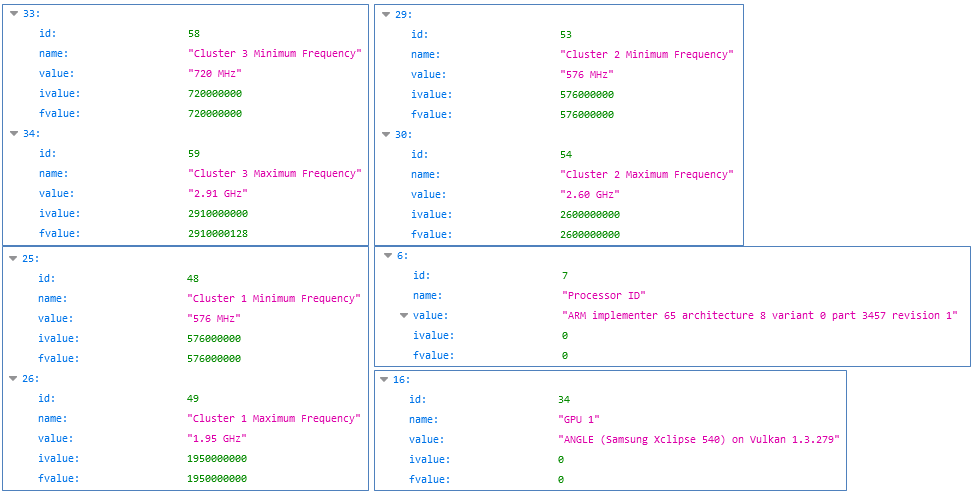

S5E8855 긱벤치5 결과 노출.

variant 0 part 3457 revision 1 = Cortex-A720 r0p1

CPU : Cortex-A720 x1 2.91GHz + Cortex-A720 x3 2.60GHz + Cortex-A520 x4 1.95GHz

GPU : Xclipse 540 (vulkan 1.3.279)

CPU 최대 클럭을 같은 아키텍처를 쓴 엑시노스2400(2.90/2.59/1.96GHz)과 비교하면 거의 같아서 공정도 같은 SF4P이지 않을까 추측.

최소 클럭을 비교하면 (가칭 1580- 2400) 빅 720-672 , 미들 576-672 , 리틀 576-400 인데 클러스터 구성 차이에 따른 클럭 셋팅 차이로 이해할 수 있을듯.

GPU 모델명이 540인걸보면 X940의 하위 파생형으로 볼 수 있을듯.

이전 추측대로 GPU 라인업이 9-7-5-3 으로 구성되고 WGP 사양이 한 단계마다 반으로 줄어든다면 X540은 1.5WGP가 됨.

면적 측면에서 공정이 딱히 개선된게 아니고 CPU 면적도 제법 증가해서 이전처럼 면적(원가)를 아낀다면 1WGP일거고,

엑시노스2400에서 보여줬듯이 면적 늘리는데 적극적이면 2WGP도 가능할듯.

엑시노스 미드레인지 라인업은 CPU 구성에서 스냅드래곤6 라인업에 매칭되고 7시리즈에는 대응되는 제품이 없었음.

(엑시노스1080이 있긴한데 이건 VIVO 전용으로 나온 특이 케이스고...)

이제서야 스냅7시리즈에 대응되는 제품이 나온건데 그런 관점에서보면 2WGP 가능성을 높게 볼 수 있음.
