인텔 CPU 유출, 루머 정리. (2025.06.24. Arrow/Panther/Nova Lake)





- 퍼갈 때 2차출처 표시바람.





- 정리







- 애로우레이크 리프레시 (Arrow lake Refresh)

(https://x.com/momomo_us/status/1928452922599231787)

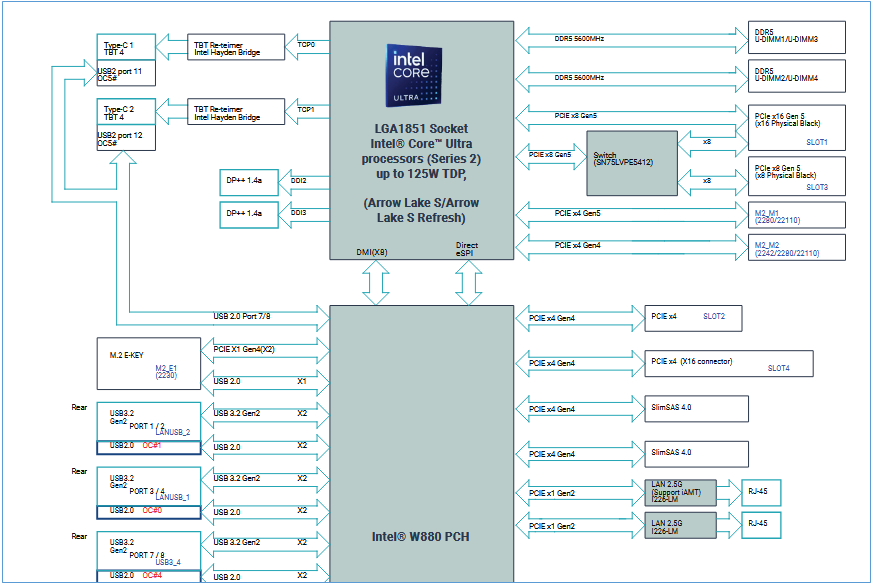

애로우레이크 리프레시 자료 유출.







- 팬서레이크(Panther lake)

Cougar cove = CGC ?

RWC는 Redwood cove, PNC는 Panther cove의 약자로 알려져있음.

같은 맥락에서 CGC는 팬서레이크 Cougar cove의 약자로 추측됨.







- 노바레이크(Nova lake, NVL)

노바레이크S (NVL-S) 확인.



노바레이크P (NVL-P) 확인.



팬서레이크, 노바레이크 패키지 Foveros

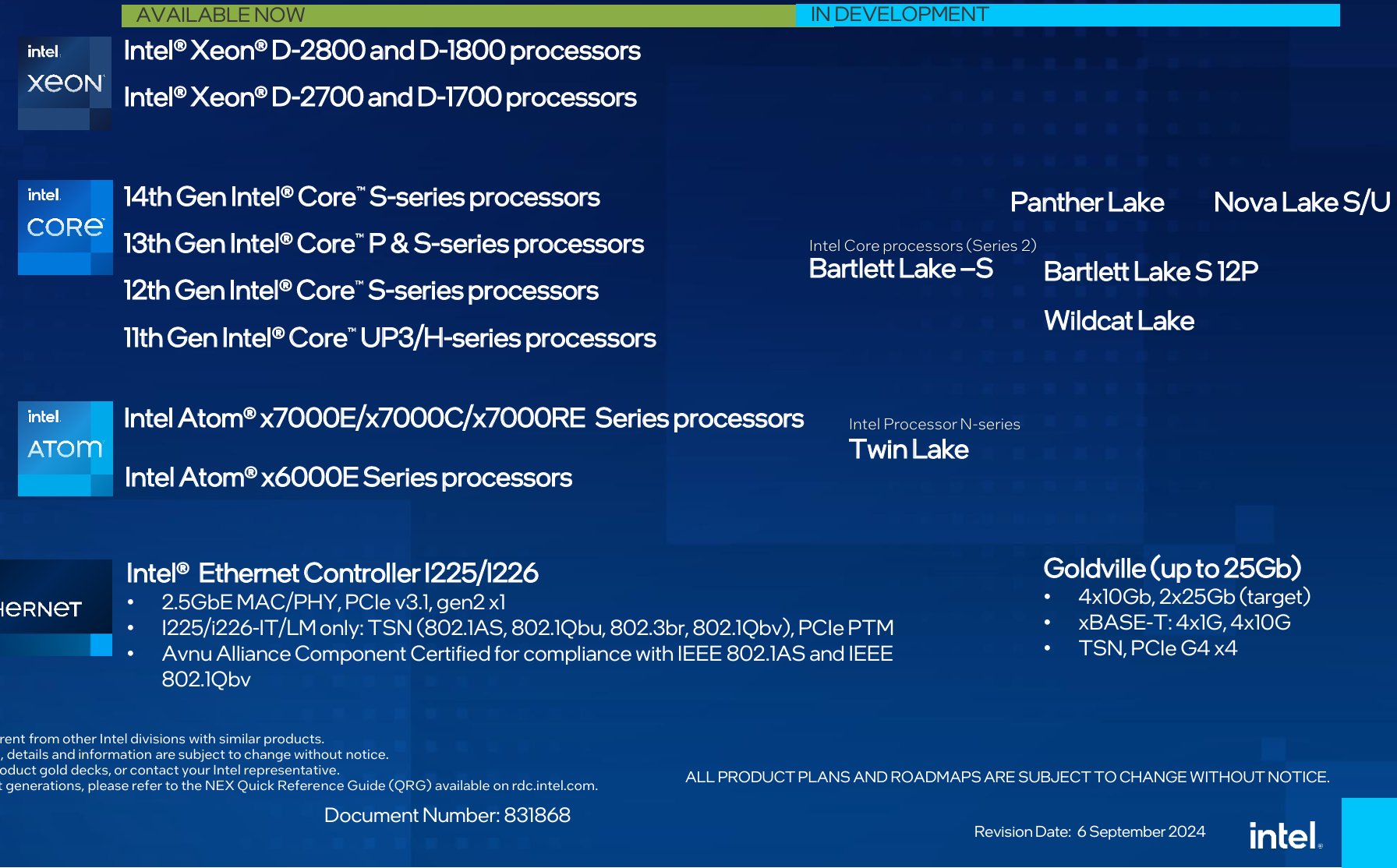

인텔 노바레이크S/U 공식 확인. (NVL-S, NVL-U)

관련 PDF 파일이 인텔 사이트에 올라왔었는데 경로가 바뀐건지 삭제한건지 지금은 확인이 안 됨.





노바레이크S 소켓 LGA1954 (45mm x 37.5mm)

1954핀인건 이전에 나왔는데 이번엔 소켓 사이즈가 추가됐음.

(인텔 CPU 유출, 루머 정리. (2025.04.30. Meteor/Panther/Nova/Titan Lake))

소켓 사이즈는 이전 세대인 LGA1700, LGA1851(엘더레이크~애로우레이크)과 같아서 인텔이 의지만 있으면 쿨러 호환은 가능할듯.



노바레이크HX(NVL-HX) 패키지 BGA2540

BGA2540은 팬서레이크와 같은 패키지임.

핀이 호환될지 단순히 핀 숫자, 패키지 크기만 같은건지는 지켜봐야함.

그런데 이제와서 돌이켜보니 팬서레이크와 패키지가 같을 징조가 있었는데...



지난 4월 인털 비전 2025에서 팬서레이크라고 공개된 이미지인데 기존에 알려진 팬서레이크와 달리 3개 다이로 구성되어 있음.

다이 부분을 자세히봐도 블록이 사실적으로 나온게 아니라 단순 반복 패턴에 다이 구분선만 그어놓은 상태라서 크게 의미를 두지 않았는데 이제와서보면 노바레이크 다이 구성일 가능성이 있음.

패키지는 팬서레이크와 같고 루머처럼 CPU 다이가 2개 들어가고 긴 다이는 PCD로 추측할 수 있음.

물류정보에서 BGA2540인건 NVL-HX이니 공개된 이미지가 NVL-HX가 되는데 루머로는 NVL-HX에 CPU 다이가 1개만 들어감.

그러면 저 이미지는 CPU+GPU+PCD 혹은 CPU+SOC+IOE로 볼 수도 있음.

어쨌든 저 이미지가 가상의 이미지가 아니라 슬쩍 노바레이크에 대한 힌트를 흘린걸 수도 있음.

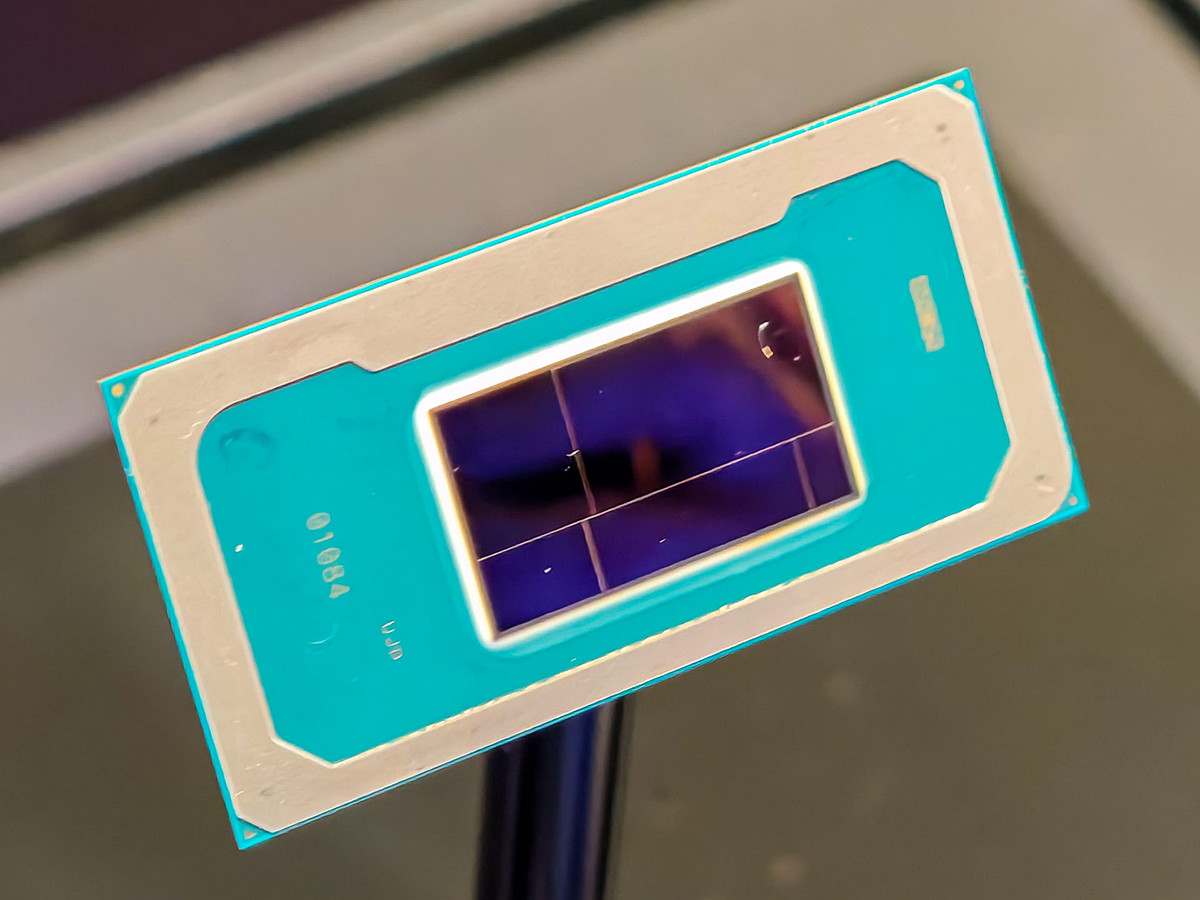

(팬서레이크, 더미 포함 5개 다이로 구성.)





(https://x.com/g01d3nm4ng0/status/1934582227503030655)

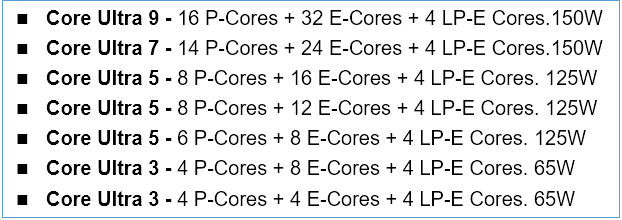

노바레이크S CPU 코어 구성 루머.

위 SKU가 맞다면 랩터레이크 사례를 봤을 때 CPU 다이는 8+16, 6+8 두 가지 있는 것으로 추측됨.

특이한건 울트라7인데 보통 7라인은 9라인에서 P코어 개수는 유지하고 E코어만 줄이는 방식으로 사양 차이를 만듦.

그런데 여기서는 P코어 개수도 줄였음.

숫자만 보면 다양한 다이 구성을 추측해볼 수 있음.

(8+16,풀칩)+(6+8,8+16컷칩) / (7+12,8+16컷칩)+(7+12,8+16컷칩) / (8+16,풀칩)+(6+8,풀칩)





(https://x.com/jaykihn0/status/1930082242078073115)

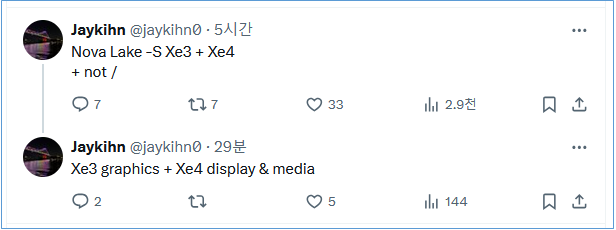

노바레이크S GPU 아키텍처 Xe3 / 디스플레이, 미디어 엔진 아키텍처 Xe4 루머.





애로우레이크까지 P코어 1개에 L2 캐시 3MB였는데 노바레이크는 L2 캐시 4MB를 P코어 2개가 공유한다는 루머.

(https://x.com/9550pro/status/1934948561369907638)

이건 과거에 루머로 나왔던 Rentable Unit이 실제로 적용되었거나 향후 적용에 대비한 흔적으로 해석하기도 하는데

(https://www.3dcenter.org/news/news-des-17-juni-2025)

소스에서도 신빙성을 높게 보지는 않고 가능성 제시 정도인듯.







- 기타(etc.)

8세대 제온(제온8) PMR ?

GNR은 제온6 Granite Rapids, DMR은 아직 출시되지 않은 제온7 Diamond Rapids임.

PMR은 P코어 제온8 ~Rapids로 추측할 수 있음.

P코어 제온은 광석에서 코드네임을 따오고 있어서 PM도 같은 계열 단어의 약자로 추측되는데 딱 맞는게 보이지 않음.

단어만 보면 Promethium(프로메튬)이 그럴듯한데 희토류 원소라서 코드네임 패턴과 맞지 않음.



3nm 공정 GPU

CPU나 HPC/AI칩용 GPU 다이인지 Celestial같은 외장 그래픽용 칩인지 불명.



Falcon Shores IO Die, TSMC 5nm 공정.

이전 정보에서는 6nm로 나왔었음.

(팹리스, 파운드리 단신. (2023.04.20. 인텔, 애플))

제품이 취소되어서 이제 의미는 없음.
