애로우레이크-메테오레이크 다이 비교. (Arrowlake-Meteorlake die comparison)





- 이전 포스팅에서 했던 추정을 실제 다이 이미지로 확인해봄.

(인텔 CPU 루머, 유출 정리. (2024.10.14. 애로우 레이크 공식발표.))





애로우레이크-S(Arrowlake-S, ARL-S) 다이 이미지 출처.

(https://www.bilibili.com/video/BV1npy5Y8EC3/?vd_source=b1d7076cbe7eab656ccc9e2a8fb982c2)

(https://www.bilibili.com/opus/991906852899913730?spm_id_from=333.999.0.0)

메테오레이크-H/U/P(MTL-H/U/P) 다이 이미지 출처.

(https://www.bilibili.com/opus/967751673346785305?spm_id_from=333.999.0.0)

(https://www.bilibili.com/opus/990019017185951762?spm_id_from=333.999.0.0)





- GPU Tile

4XE 사양인 메테오레이크-U/P(MTL-U/P)의 GPU 다이와 완전히 같음.

사이즈 2.29 x 10.15 = 23.24 mm2

ARL-H GPU는 Xe-LPG+로 달라서 MTL-H의 것을 재활용했을 가능성은 낮음.

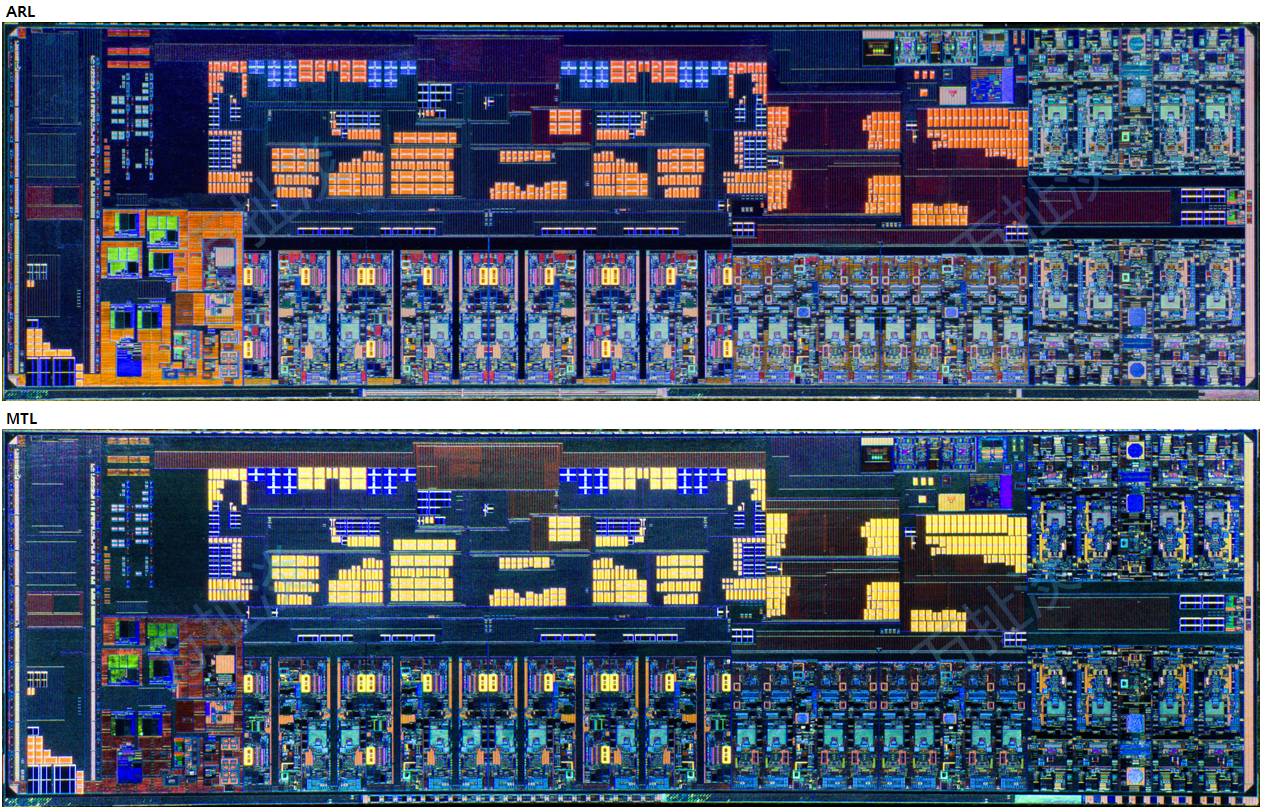

- IOE Tile

메테오레이크 것과 완전히 같음.

사이즈 2.73 x 9.04 = 23.68 mm2

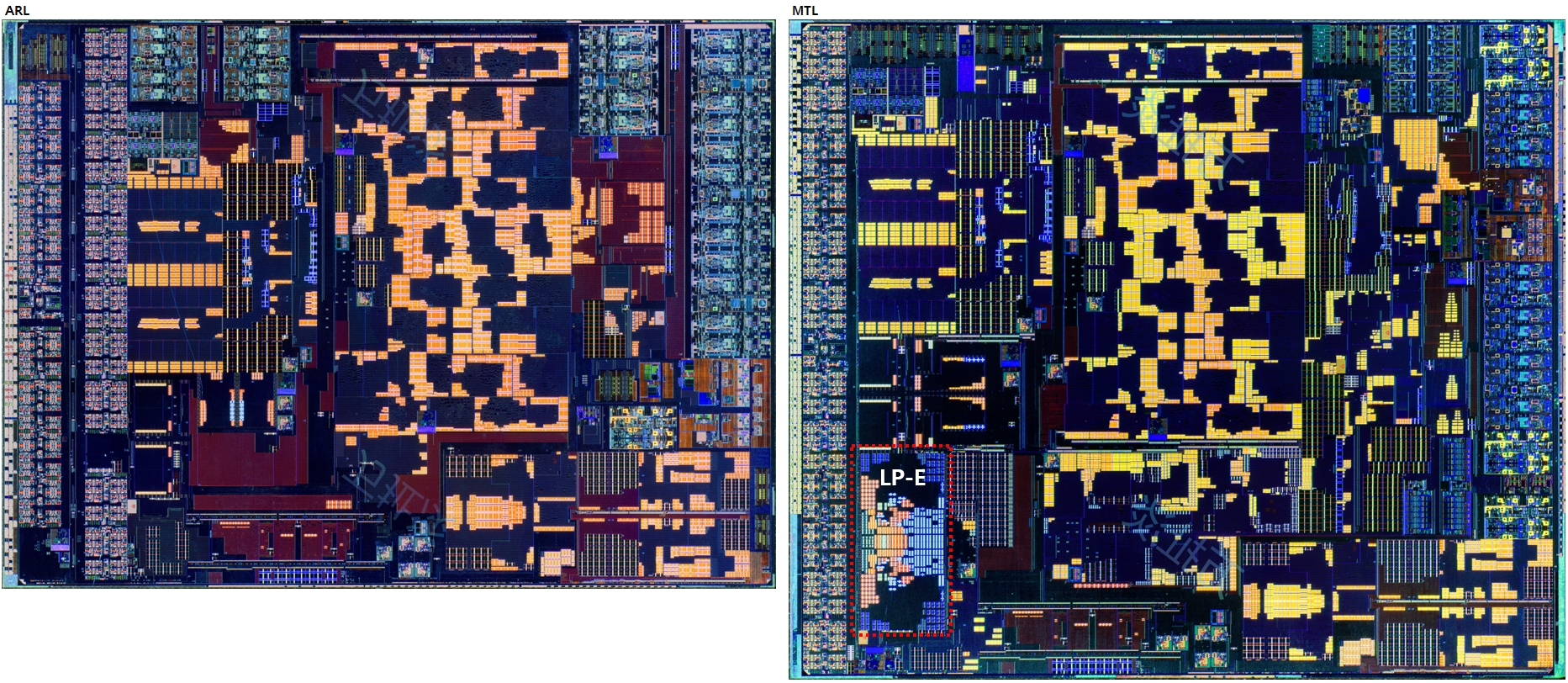

- SOC Tile

NPU 등 대부분의 블록이 유사하지만 MTL SOC 타일에 있는 LP-E 코어가 ARL SOC 타일에는 없음.

그에 따라 블록들이 재배치 되어있음.

메테오레이크와 같은 SOC 타일을 쓰고 LP-E는 비활성화할 것으로 예상했는데 새로운 타일을 만들어 썼음.

GPU, IOE 타일을 메테오레이크의 것을 재활용했는데 거기에 따라 베이스 타일을 포함한 패키지 전체의 호환성떄문인지 새로 설계를 했음에도 SOC 타일 폭(위 이미지의 가로)은 메테오레이크와 거의 같게 유지했음.

ARL-H에 LP-E 코어가 있고 아키텍처가 메테오레이크와 같다고 하니 거기에는 메테오레이크와 같은 SOC 타일을 사용했을 가능성이 높아보임.



MTL SOC 타일 사이즈 9.07 x 10.67 = 96.68 mm2

ARL SOC 타일 사이즈 7.81 x 10.88 = 84.97 mm2 7.98 x 10.85 = 86.58 mm2

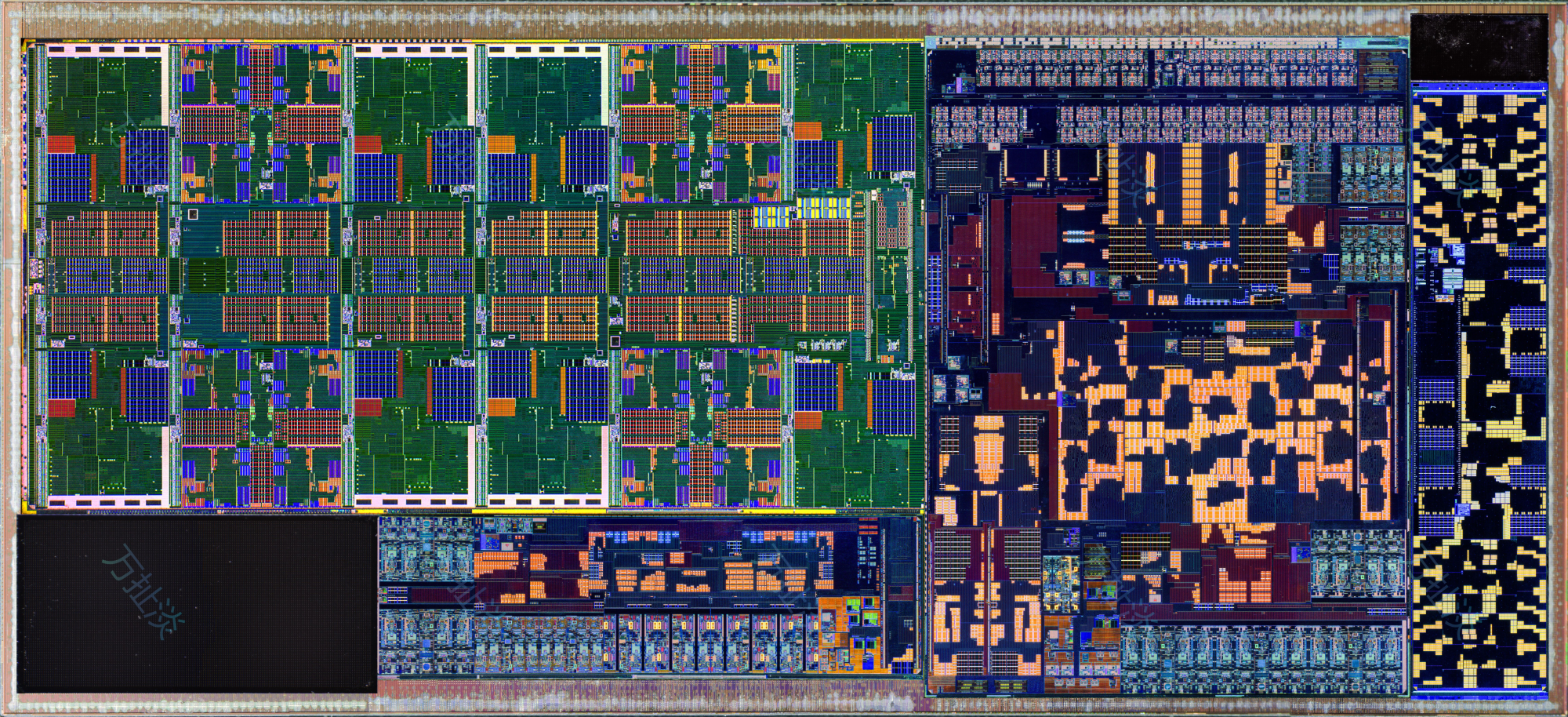

- Compute Tile (CPU)

CPU는 완전 신제품이라 비교할건 없음.

랩터레이크, 메테오레이크가 P코어, E코어를 몰아서 배치한데 반해, 애로우레이크는 P코어 사이에 E코어를 배치했다는 루머가 사실로 확인됨.

코어 간 레이턴시를 줄이기위한 목적이라는데 실제 효과가 어떨지 레이턴시 테스트 결과를 기다려봐야할듯.





- 2024.10.25. 애로우레이크 이미지 변경.
